注意：板厚1.6mm

逐飞科技串口含RTS流控，如需完全替换请自行修改工程

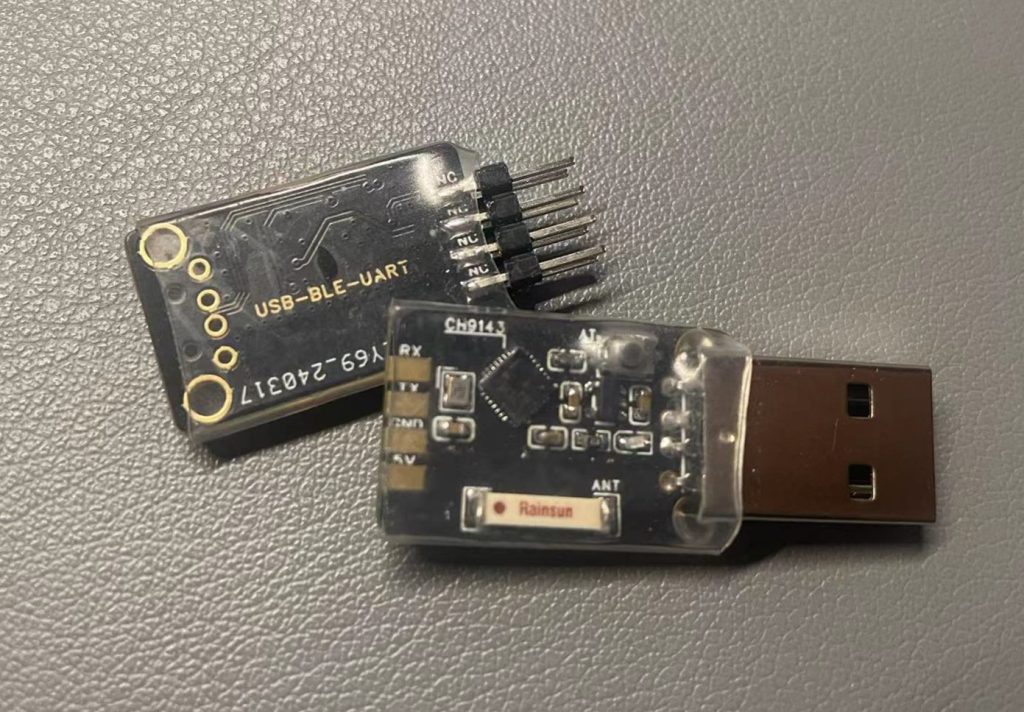

使用示意图：

• CH9143 QFN封装的底部焊盘需要焊接。

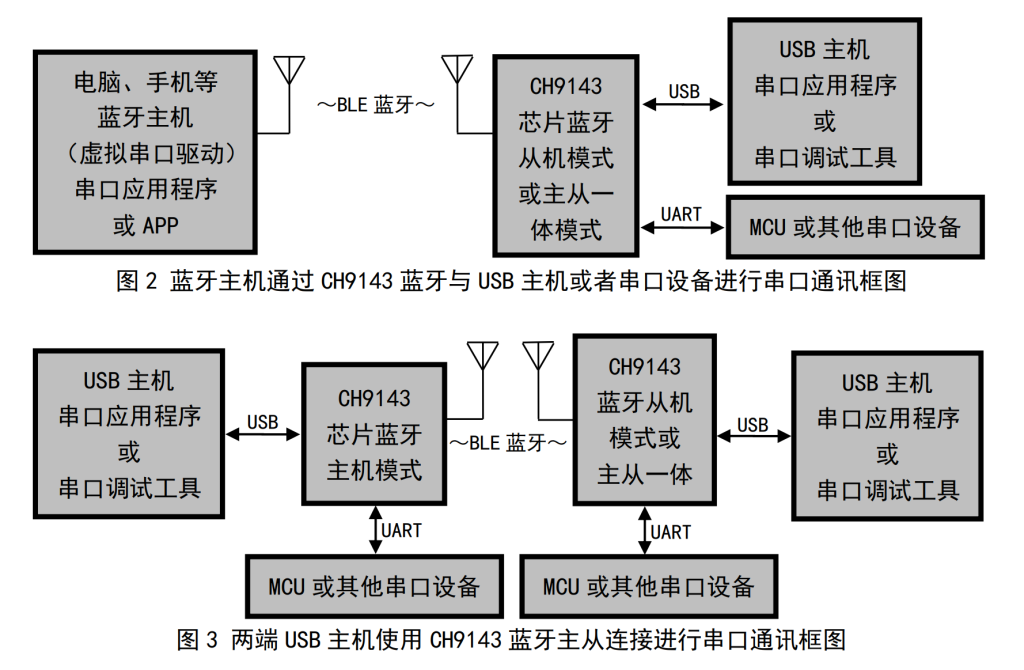

• USB/串口/蓝牙三通，任意接口接收到数据都会发送至其他接口。
• 驱动为CH343SER，Win10免驱，兼容常用串口软件。
• 输入AT指令时需要按住板子上的按键。芯片仅支持串口端返回AT指令。
• 出厂默认波特率115200bit/s。
• 蓝牙出厂默认主从一体模式，支持BLE4.2。

CH9143智能配对功能：

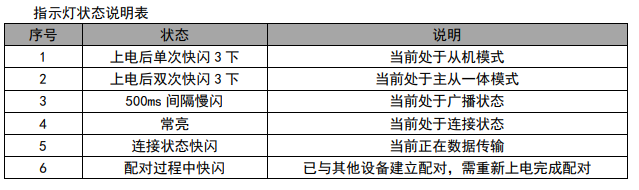

指示灯说明：

CH9143手册：https://www.wch.cn/downloads/CH9143DS1_PDF.html
官方模块手册：https://www.wch.cn/downloads/BLE2U_PDF.html

开源链接

CH9143三通透传蓝牙无线串口 – 立创开源硬件平台
