功能简介

实测零电量充满50分钟，续航36小时。用这个推完了近月2，估计推两部Gal应该没问题。
烧录和充电共用一个C口。我猜应该没人用这种小键盘想连着一根数据线，所以就没实现USB的代码，仅支持蓝牙连接。手机电脑有蓝牙就能用，免驱动。

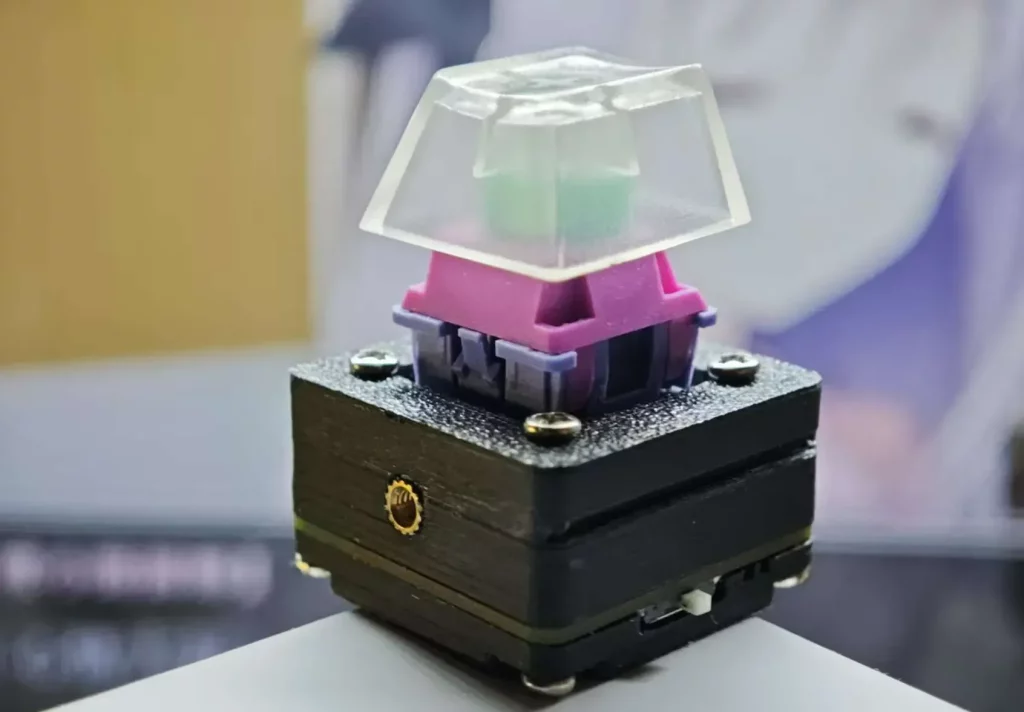

无手柄尺寸（含键帽）：25×25×34mm

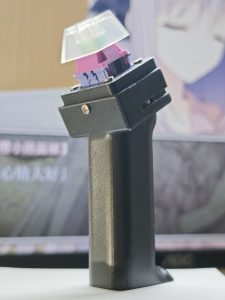

手柄

卡槽滑入，螺丝固定：

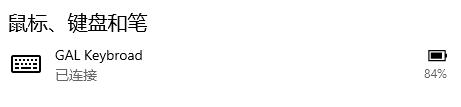

设置栏电量显示

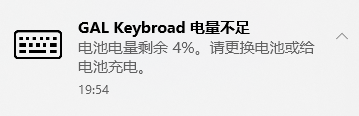

电量不足通知

指示灯

状态	PWR红灯	BLE蓝灯
闪烁	充电中	广播中
常亮	电量不足	x
熄灭	正常/关机	正常

外壳零件

需要购买：

• M2螺母×4
• M2*4螺丝×5
• M2*6螺丝×4
• 热熔螺母×1：M2*3*Φ3.5

需要3D打印：

• 外壳(shell)
• 底座(base)
• 选配：手柄(handle)

详情参考附件 3Dmodel.zip，包含solidworks(2023)文件和3mf、step导出文件。

组装

锂电池规格：402020 200mAh，稍微把凸出的边角压一下就能塞进外壳。键盘轴引脚焊完之后修短一些。
安装顺序：键轴线焊接-按键板与外壳螺丝固定-塞入锂电池-主板焊线-底座固定-侧壁嵌入热熔螺母

BOOT-接地进下载模式；TXD-调试用串口。
直接把电池线和键轴引出的线焊在焊盘上，建议先烧录程序再焊线。

代码结构

工程代码见附件GALBoard.zip。本工程基于沁恒官方CH583EVT例程修改。
如需二次开发：建议使用沁恒官方支持的MounRiver Studio开发，实测即装即用，很好上手。例程请注意参考官方最新版本，否则部分功能可能无法使用，这里踩过坑。

主要文件目录
  |
  |-- BLE
  |      |-- HAL
  |      |-- HID_Keyboard
  |      |      |-- APP:
  |      |      |      |-- include: 头文件
  |      |      |      |-- bat.c: 锂电池电压定时adc采集
  |      |      |      |-- hidkbd_main.c: 主函数文件
  |      |      |      |-- hidkbd.c: 蓝牙HID和电量定时上报
  |      |      |      |-- mykey.c: 按键定时轮询
  |      |      |      |-- myled.c: 蓝牙与电量状态LED显示
  |      |      |-- obj
  |      |      |      |-- HID_Keyboard.hex: 烧录文件
  |      |      |-- Profile
  |      |      |      |-- battservice.c: 电量GATT服务
  |      |      |-- HID_Keyboard.wvproj: MounRiver Studio工程文件
  |      |-- LIB
  |-- SRC
  |

如果只要修改按键值，请找到mykey.c中的keyBoard_Scanf函数，在网上查找HID键值表，对应修改0x28，然后用MounRiver Studio重新编译即可。

void keyBoard_Scanf(void)
{
    if (keyBoard_GPIO_ReadPin(KEY_PORT, KEY_PIN) == 0) //按键按下
    {
        buf[2] = 0x28; //Enter:0x28
        PRINT("Enter\n");
    }
    mDelayuS(1);
}

烧录指南

1. 从 https://www.wch.cn/downloads/WCHISPTool_Setup_exe.html 下载安装WCHISPTool_Setup.exe
2. 从 https://www.wch.cn/downloads/CH372DRV_EXE.html 下载安装CH372DRV.EXE
3. 打开WCHISPTool，镊子短接BOOT和GND，用USB数据线将板子连接至电脑，此时软件应该已找到CH582设备，松开短接
4. IAP程序文件选择GALBoard\BLE\HID_Keyboard\obj\HID_Keyboard.hex，点击下载，等待读条结束

资料下载

代码工程：

3D模型：

开源链接

Galgame回车蓝牙键盘手柄 CH582 – 立创开源硬件平台
